Floating-Steckverbinder

DT-E-FS Series
high speed transmission compatible 0.5mm pitch floating connector/ high stack type with power terminal (receptacle 10mm bottom raised type)

Our DT-E-FS Series board-to-floating connector with a printed circuit board printed circuit board has a 0.5mm pitch with the stack height of receptacle raised by 10mm, and is capable of high speed serial transmission equivalent to 8Gbps.

Hauptmerkmale
- Current rating of the power supply terminal is 6.0A per contact
- Floating amount: ±1.2 mm in the X and Y directions
- Enables 8 Gbps high-speed serial transmission
- Reliable design with an effective mating length of 1.5mm
DT-E Series
High-Speed Transmission compatible 0.5mm pitch floating connector / type with power terminal

Our DT-E Series support 0.5mm pitch floating connector type with power terminal. There are 4 terminals for power supply, and current rating is 6.0A per terminal.

Hauptmerkmale
- Current rating of the power supply terminal is 6.0A per contact
- Floating amount: ±0.7 mm in the X and Y directions
- Compatible with high speed serial transmission, and the transmission characteristics satisfy all the requirements of SATA Rev3.0.
- Connection method: stacked mating
DT-S Series
High-Speed Transmission compatible 0.5mm pitch floating connector / shell type

Our DT-S Series support high-speed serial signal transmission equivalent to the SATA standard while supporting ESD/EMC countermeasures.

Hauptmerkmale
- Suitable for protection against ESD/EMC
- Compatible with high speed serial transmission, and the transmission characteristics satisfy all the requirements of SATA Rev3.0
- Connection method: stacked mating stacked mating
- Floating amount: ±0.5 mm in the X and Y directions
DT12 / 13 Series
High-Speed Transmission / High Temperature Resistance

Our DT1213 Series support high-speed serial signal transmission equivalent to the SATA standard with high temperature resistance.

Hauptmerkmale
- Suitable for protection against ESD/EMC
- Operating temperature is -40°C to 125°C.
- Effective mating length: 1.5 mm (stacked/vertical mating), 1.7 mm (horizontal mating)
- Floating amount: ±1.0 mm in the X and Y directions
DT-FS Series
Hochgeschwindigkeits-Übertragung

The DT-FS Series is a 0.5 mm pitch board-to-board floating connector with the receptacle stack height raised by 10 mm.

Hauptmerkmale
- Enables 8 Gbps high-speed serial transmission
- Arc-shaped contact prevents foreign matter from getting caught
- Reliable design with an effective mating length of1.5 mm
- Floating amount: ±1.0 mm in the X and Y directions
DT Series
Hochgeschwindigkeits-Übertragung

Unsere DT-Serie unterstützt eine serielle Hochgeschwindigkeits-Signalübertragung, die dem SATA-Standard entspricht, und verfügt gleichzeitig über die Funktion eines Floating-Steckverbinders mit einem Raster von 0,5 mm.

Hauptmerkmale
- Suitable for protection against ESD/EMC
- Floating amount: ±0.5 mm in the X and Y directions
- Effective mating length: 1.5 mm (stacked/vertical mating), 1.7 mm (horizontal mating)
- Floating amount: ±0.5 mm in the X and Y directions
DY03 / 04 Series
Compact and Versatile / High Temperature Resistance

High temperature resistance type of our main product 0.5mm pitch printed circuit board-to-printed circuit board floating connector DY series.

Hauptmerkmale
- Operating temperature is guaranteed up to +105°C
- Floating amount: ±0.5 mm in the X and Y directions
- Reliable design with an effective mating length of 1.25mm
- Stack height: 5, 11, 12, 13, 14mm

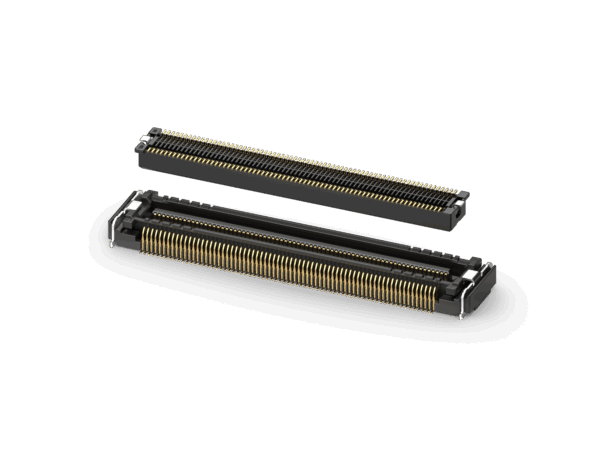

DUS Series
Branchenführendes schmales Rastermaß

The DUS series can move ±0.4mm in the XY directions, and can absorb deviations in equipment assembly tolerances.

Hauptmerkmale
- High speed serial transmission of 16Gbps (NRZ, Sdd21:-3dB,@8GHz)
- Suitable for low profile with a stack height of 3mm
- Can be used at temperatures up to 125°C
- Floating amount: ±0.4 mm in the X and Y directions

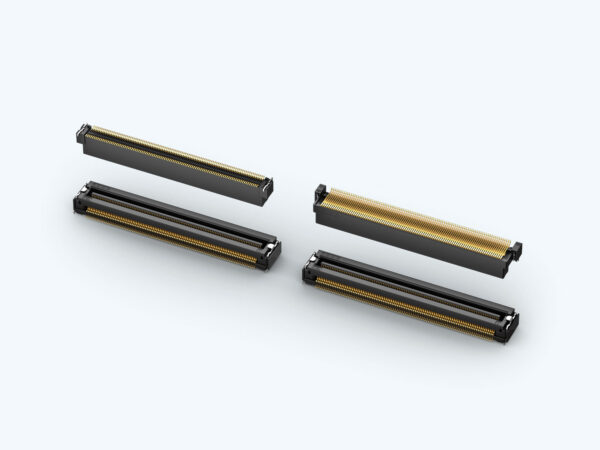

DU-Serie
Branchenführendes schmales Rastermaß

Our DU series has achieved the industry’s top-class narrow pitch of 0.4 mm, making them ideal for small devices such as high-performance cameras.

Hauptmerkmale
- Stack height: 5 mm and 7mm
- Available in a high temperature resistance type for up to +105°C
- Mating length of 1.2 mm (1.1 mm for products with a stack height of 5 mm)
- Floating amount: ±0.4 mm in the X and Y directions

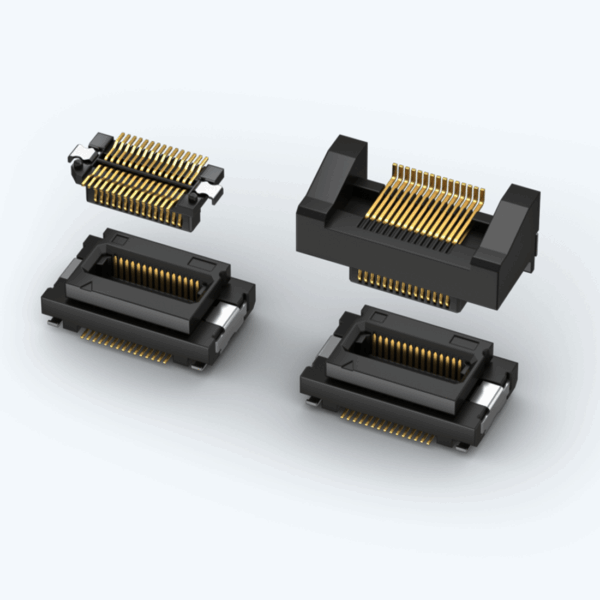

DY-Serie
Kompakt und vielseitig

Die DY-Serie hat ein schmales Rastermaß von 0,5 mm und einen Toleranzausgleich von ±0,5 mm in XY-Richtung, was dazu beitragen kann, die Größe von Geräten zu reduzieren.

Hauptmerkmale
- Zehn Variationen für die Stapelhöhe (5 - 14 mm)
- Acht Variationen für die Anzahl der Kontakte (30 - 140)
- Hitzebeständige Variante für +105 °C ist verfügbar
- Effektive Stecklänge von 1,25 mm

Anwendungen

Automotive

Automotive

Bildverarbeitung

Bildverarbeitung

Medizintechnik

Medizintechnik

Industrie

Industrie

Warum KEL

Flexible Anpassung und Beratung

Flexible Anpassung und Beratung

Bekannt für unsere branchenführende Expertise in Floating-Steckverbindern, begleiten wir Sie durch den gesamten Prozess der Entwicklung maßgeschneiderter Lösungen. Wir verfügen über langjährige Erfahrung in der Entwicklung, im Design und der Fertigung von Steckverbindern für Peripheriegeräte.

Hochwertige Produkte, hergestellt in Japan

Hochwertige Produkte, hergestellt in Japan

In unserem Werk in der japanischen Präfektur Yamanashi betreiben wir nun eine vollautomatische Produktionslinie für Floating-Steckverbinder mit einem Reinraum der Klasse 100.000.

ISO- und IATF-zertifiziert

ISO- und IATF-zertifiziert

Wir sind nach ISO9001/14001 und IATF16949 zertifiziert und registriert.

Kundenspezifische Lösungen

Kundenspezifische Lösungen

Mit mehr als 60 Jahren an Technologieerfahrung streben wir nach Kompaktheit, Zuverlässigkeit und hoher Funktionalität.
