Bildverarbeitung

ASLS Series
0.4mm pitch micro coaxial cable connector/stack connection type
The “ASLS Series” is a connector for 0.4 mm pitch micro coaxial cable (AWG#42).
Hauptmerkmale
- A compact connector with a mounting height of 1.65 mm and a mating width of 2.80 mm
- It is non-magnetic and not affected by magnetic fields
- W crimp structure enhances cable retention
- The contact uses a two-point contact structure that provides contact reliability
- By using a metal shell, noise prevention and product strength are ensured
- Multiple ground terminals are provided to improve transmission characteristics/EMS characteristics
TMC Series
0.5 mm pitch connector for micro coaxial cables/Compatible with high-speed differential transmission/Horizontal and vertical mating type
The TMC Series is a 0.5 mm pitch connector for micro coaxial cables that supports high-speed differential transmission with a lock mechanism that enables easy mating/removal. The connection methods are horizontal and vertical mating. The compatible cables are AWG#36/38/40.
Hauptmerkmale
- It is suitable for high-speed differential transmission (TMDS, LVDS)
- A metal shell is used to reduce noise and ensure product strength
- Multiple ground terminals are provided to improve the transmission and the EMS characteristics
- An effective mating length of 1.0 mm is secured
- Equipped with a lock mechanism that enables secure and easy mating and removal
- A straight type and a right angle type are available for the PCB side connector, so both horizontal mating and vertical mating are available
- Number of contacts: 51

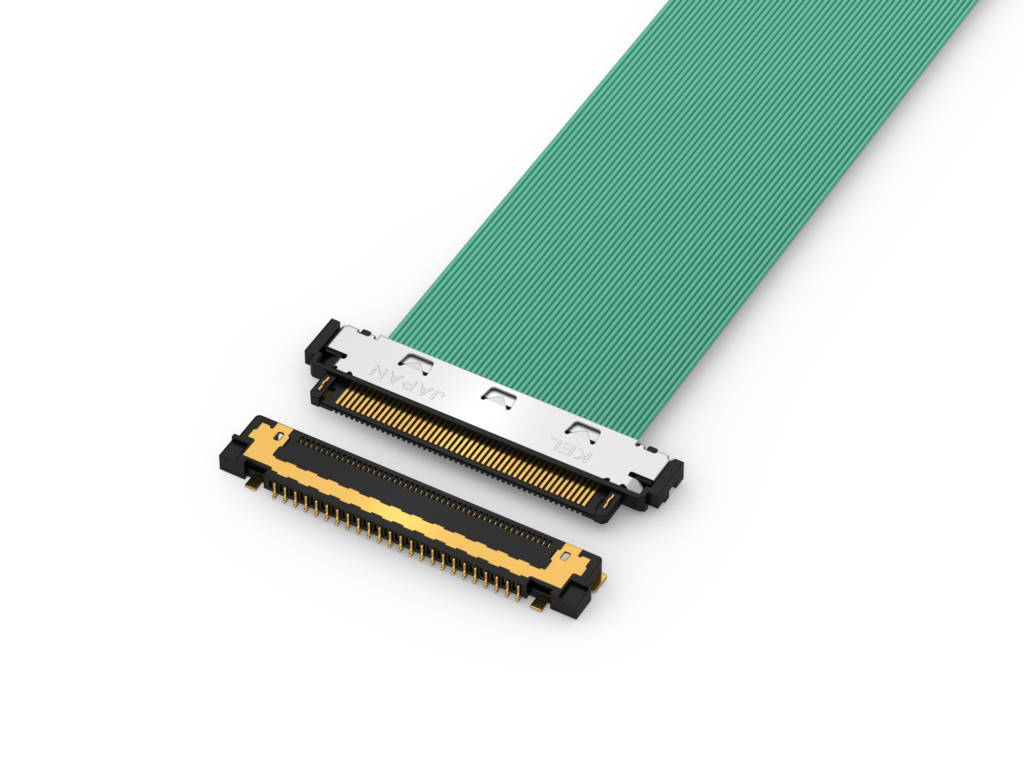

XSL Series
0.25 mm pitch connector for micro coaxial cables/Horizontal mating type
The XSL Series is a 0.25 mm pitch compact connector for micro coaxial cables. It is the industry’s smallest connector, and it saves space in the occupied area on board. The compatible cables are AWG#44/46.
Hauptmerkmale
- Compact connector with a mounting height of 1.0 mm and a mating width of 6 mm
- The cable assembly uses a one-shot soldering method with signal line pulse heat, achieving a stable and highly reliable connection
- A metal shell is used to reduce noise and ensure product strength
- Multiple ground terminals are provided to improve the transmission and the EMS characteristics
- An effective mating length of 0.51 mm is secured
- Number of contacts: 48

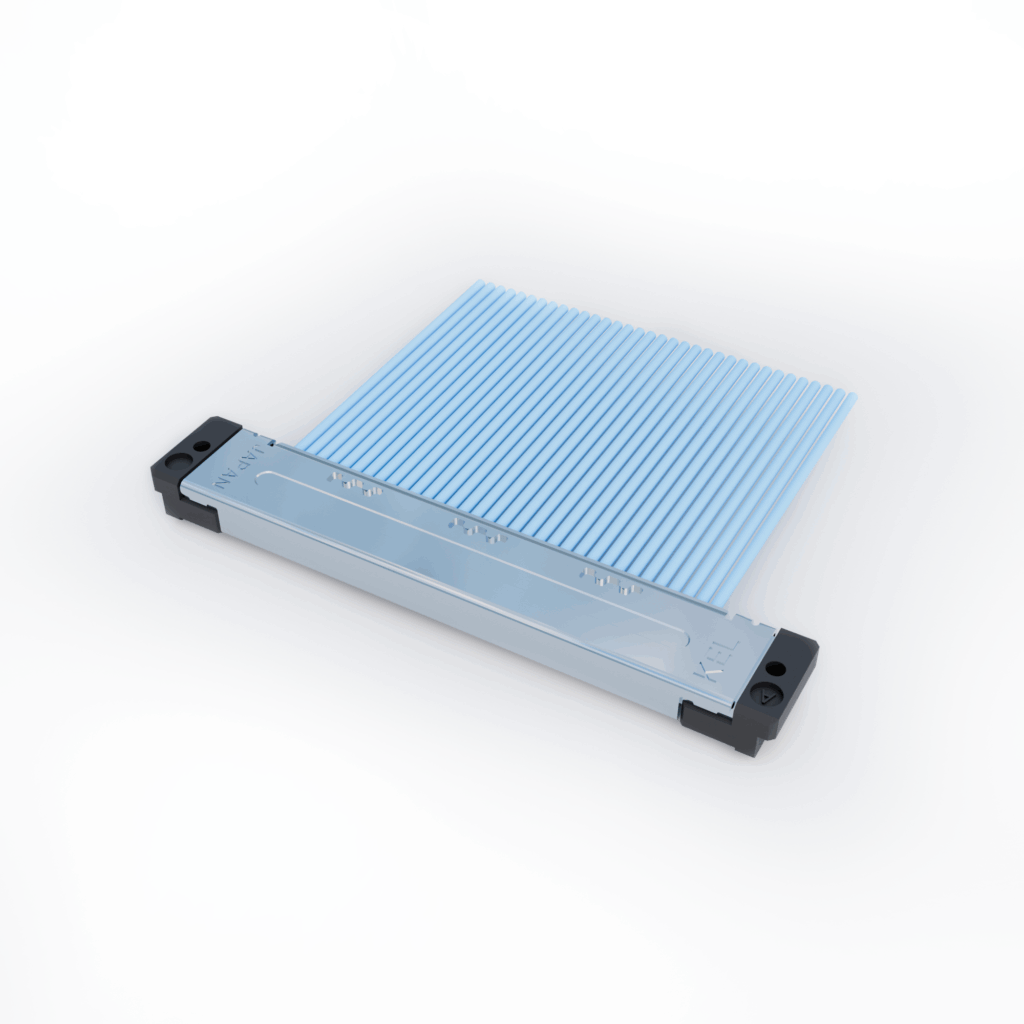

XSLS-Serie
0,25 mm Raster, gestapelte Verbindung, ultrakompakt
Unsere XSLS-Serie ist der branchenweit kompakteste Steckverbinder mit einem Raster von 0,25 mm und stapelbarer Verbindung, was mehr Platz auf der Leiterplatte spart.
Hauptmerkmale
- Can absorb a mating error of ±3 mm in the X and Y directions
- Reliable design with an effective mating length of 3 mm
- Crimp contacts employ a twin-leaf pinching two-point contact structure
- FA12 connectors for relaying cables support hot swap

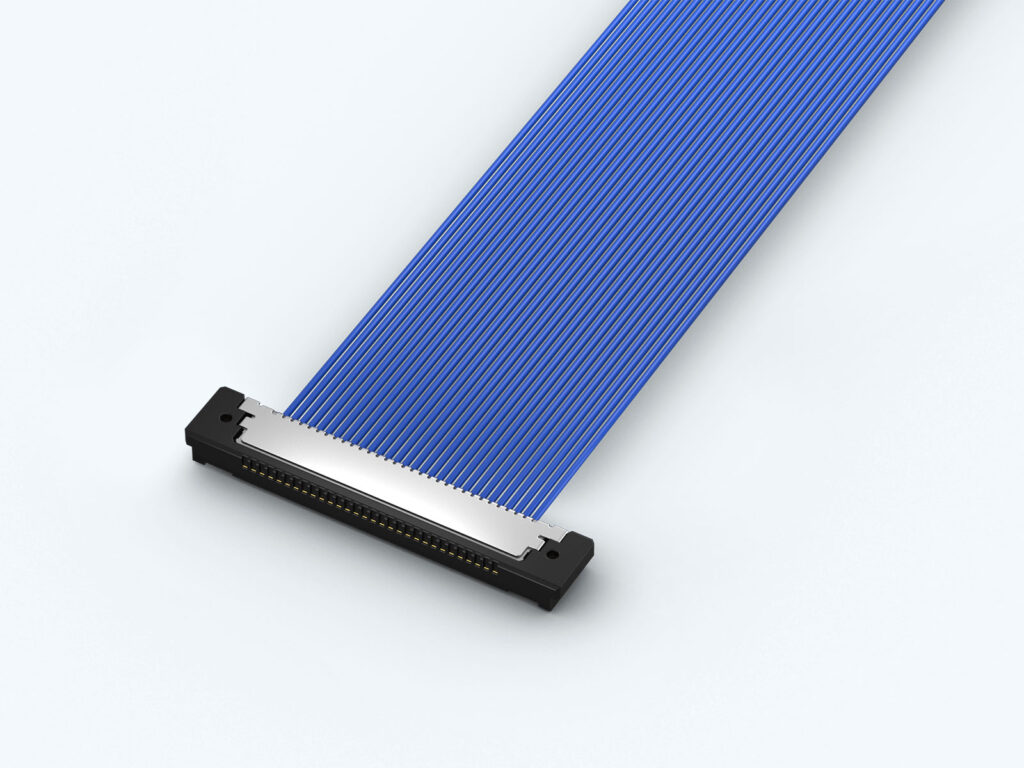

USLS-Serie
Gestapelte Verbindung mit niedrigem Profil
Bei unserer USLS-Serie handelt es sich um einen Mikro-Koaxialkabel-Steckverbinder mit gestapelter Verbindung und einem Raster von 0,4 mm.
Hauptmerkmale
- Kompakter Steckverbinder mit niedrigem Profil
- Einfaches Stecken
- Bleifrei durch Schneidklemmverbinder (IDC)
- Bauhöhe: 1,65 mm; Steckbreite: 3,05 mm
- Effektive Stecklänge: 0,35 mm
- Kabelquerschnitt: AWG 42

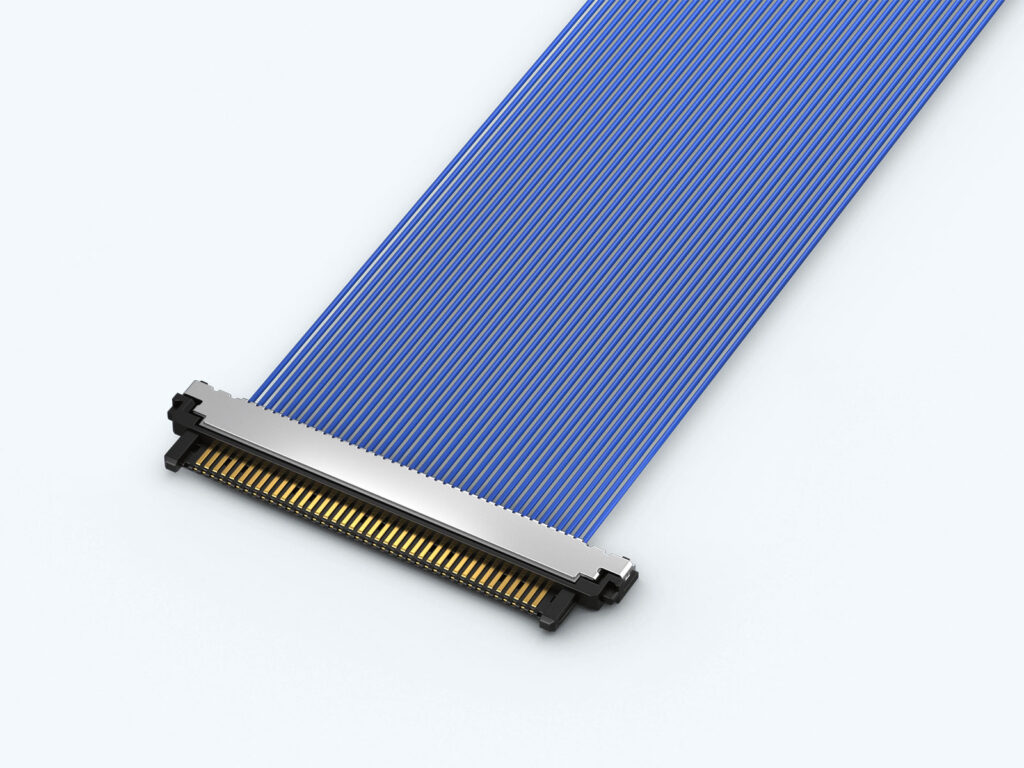

USL-Serie
0,4 mm Raster, Schneidklemmverbinder (IDC)
Die USL-Serie ist ein Steckverbinder mit einem Raster von 0,4 mm für Mikro-Koaxialkabel (AWG 42). Die Massenverbindung durch Pressschweißen verbessert die Verbindungszuverlässigkeit und macht den Steckverbinder kompakt.
Hauptmerkmale
- Verbesserte Verbindungszuverlässigkeit und kompakte Größe durch Massenverbindung mittels Pressschweißen
- Trägt zur Miniaturisierung von Geräten bei
- Bauöhe: 1,0 mm; Steckbreite: 5,6 mm
- Effektive Stecklänge: 0,5 mm
- Kabelquerschnitt: AWG 42

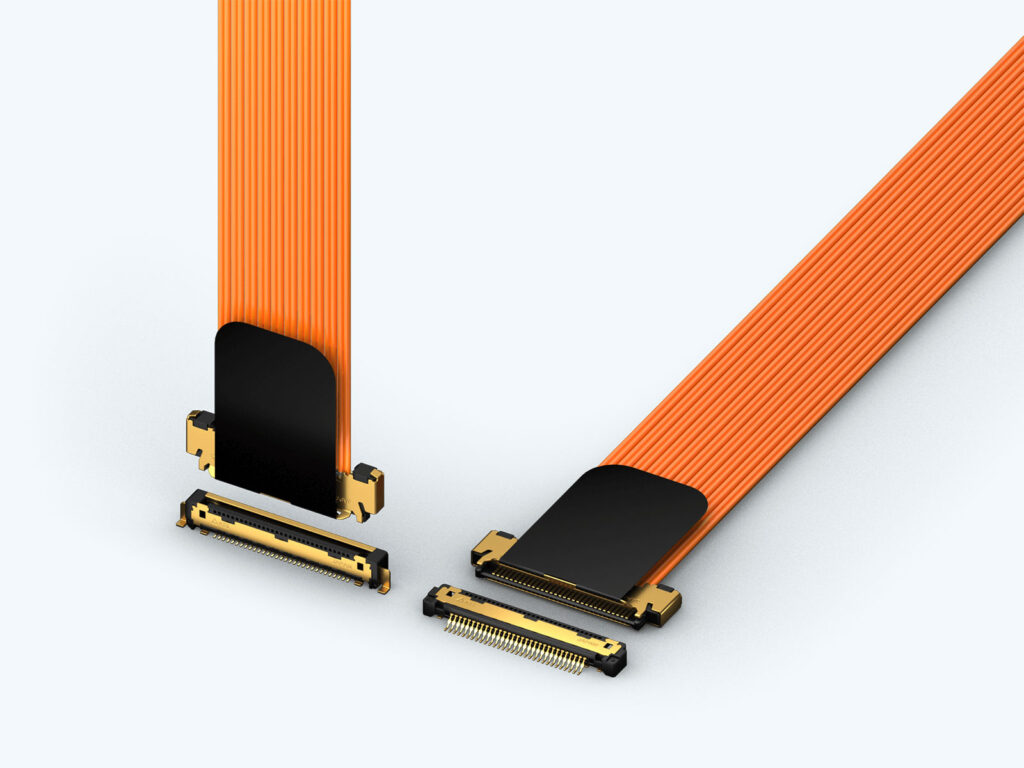

TSL-Serie
0.55 mm Pitch, 32 Gbps High-Speed Transmission Next-Generation Harness
Bei unserer TSL-Serie handelt es sich um einen Kabelbaum, der eine differenzielle Hochgeschwindigkeits-Datenübertragung von 32 Gbit/s bei einer Länge von 1.000 mm ermöglicht. Das Steckverbinderdesign ist für eine Hochgeschwindigkeits-Datenübertragung über lange Leitungen für 5G, IoT und KI optimiert.
Hauptmerkmale
- Geringer Verlust und geringe Laufzeitdifferenz in Kombination mit den neuen Hochleistungs-Koaxialkabeln von Ruota*
- Differenzielle Hochgeschwindigkeits-Datenübertragung von 32 Gbit/s bei einer Kabelbaumlänge von 1.000 mm
- Bauhöhe: 3,25 mm; Steckbreite: 10,68 mm (horizontale Verbindung)
- Effektive Stecklänge: 0,5 mm
- Kabelquerschnitt: AWG 30, 32, 36
SSL-Serie
0,5 mm Raster, Schneidklemmverbinder (IDC)
Bei unserer SSL-Serie handelt es sich um einen Mikro-Koaxialkabel-Steckverbinder mit einem Raster von 0,5 mm. Die Pressschweißverbindung gewährleistet höchste Zuverlässigkeit und Kompaktheit.
Hauptmerkmale
- Rechtwinklige und horizontale Verbindung verfügbar
- Metallgehäuse zur Geräuschreduzierung und Produktfestigkeit
- Bauhöhe: 1,4 mm; Steckbreite: 6,08 mm (horizontale Verbindung)
- Effektive Stecklänge: 0,5 mm
- Kabelquerschnitt: AWG 40
DT-E-FS Series

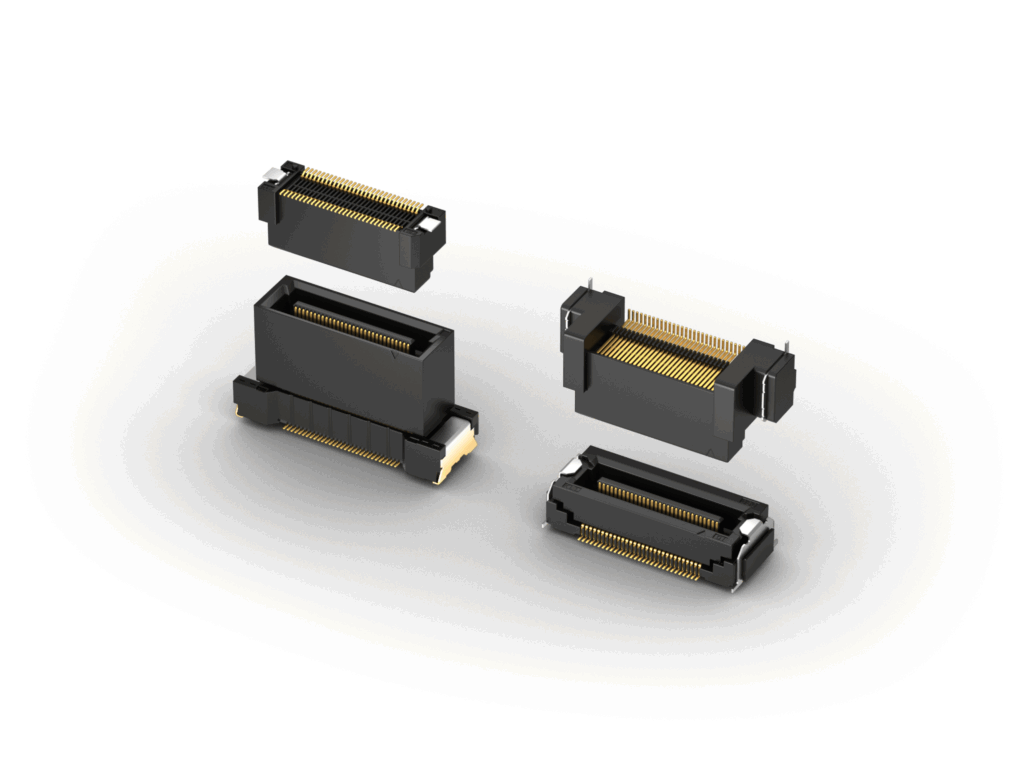

high speed transmission compatible 0.5mm pitch floating connector/ high stack type with power terminal (receptacle 10mm bottom raised type)
Our DT-E-FS Series board-to-floating connector with a printed circuit board printed circuit board has a 0.5mm pitch with the stack height of receptacle raised by 10mm, and is capable of high speed serial transmission equivalent to 8Gbps.
Hauptmerkmale
- Current rating of the power supply terminal is 6.0A per contact
- Floating amount: ±1.2 mm in the X and Y directions
- Enables 8 Gbps high-speed serial transmission
- Reliable design with an effective mating length of 1.5mm
DT-FS Series
Hochgeschwindigkeits-Übertragung
The DT-FS Series is a 0.5 mm pitch board-to-board floating connector with the receptacle stack height raised by 10 mm.
Hauptmerkmale
- Enables 8 Gbps high-speed serial transmission
- Arc-shaped contact prevents foreign matter from getting caught
- Reliable design with an effective mating length of1.5 mm
- Floating amount: ±1.0 mm in the X and Y directions
DT Series
Hochgeschwindigkeits-Übertragung
Unsere DT-Serie unterstützt eine serielle Hochgeschwindigkeits-Signalübertragung, die dem SATA-Standard entspricht, und verfügt gleichzeitig über die Funktion eines Floating-Steckverbinders mit einem Raster von 0,5 mm.
Hauptmerkmale
- Suitable for protection against ESD/EMC
- Floating amount: ±0.5 mm in the X and Y directions
- Effective mating length: 1.5 mm (stacked/vertical mating), 1.7 mm (horizontal mating)
- Floating amount: ±0.5 mm in the X and Y directions
DY03 / 04 Series
Compact and Versatile / High Temperature Resistance
High temperature resistance type of our main product 0.5mm pitch printed circuit board-to-printed circuit board floating connector DY series.
Hauptmerkmale
- Operating temperature is guaranteed up to +105°C
- Floating amount: ±0.5 mm in the X and Y directions
- Reliable design with an effective mating length of 1.25mm
- Stack height: 5, 11, 12, 13, 14mm

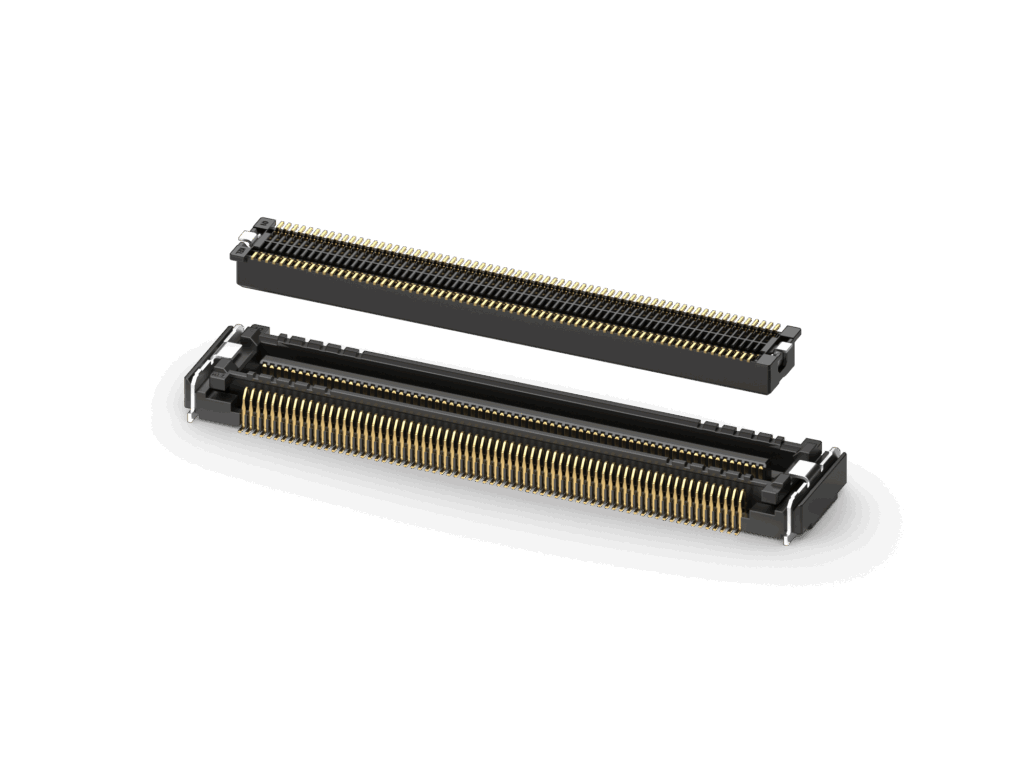

DUS Series
Branchenführendes schmales Rastermaß
The DUS series can move ±0.4mm in the XY directions, and can absorb deviations in equipment assembly tolerances.
Hauptmerkmale
- High speed serial transmission of 16Gbps (NRZ, Sdd21:-3dB,@8GHz)
- Suitable for low profile with a stack height of 3mm
- Can be used at temperatures up to 125°C
- Floating amount: ±0.4 mm in the X and Y directions

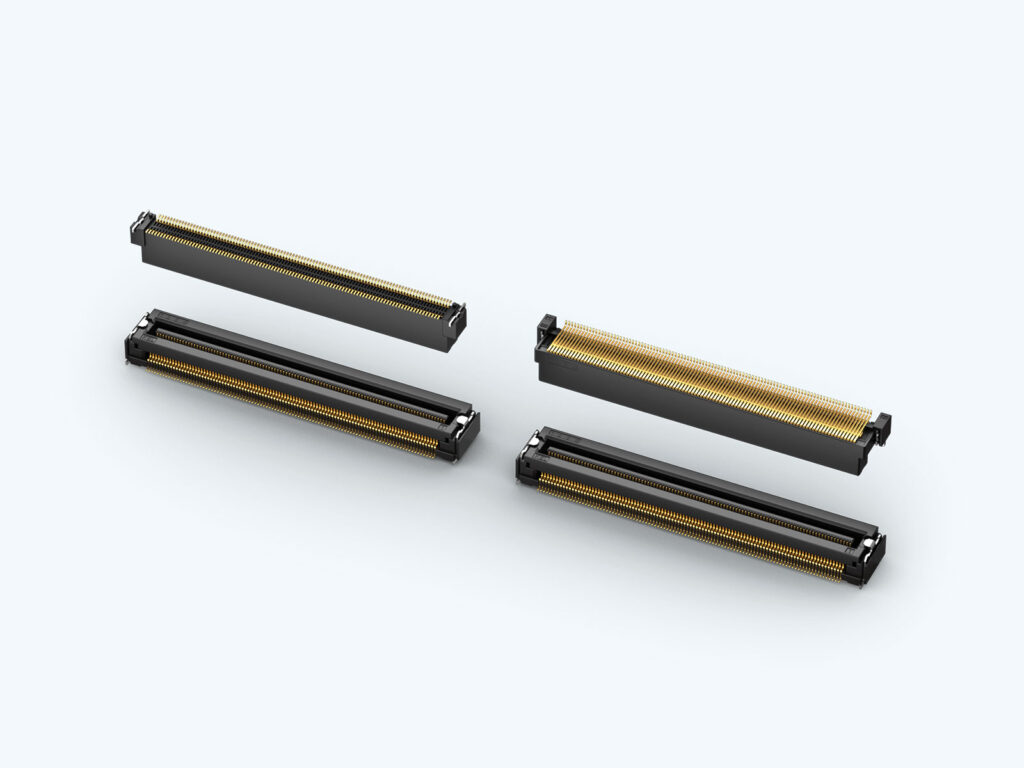

DU-Serie
Branchenführendes schmales Rastermaß
Our DU series has achieved the industry’s top-class narrow pitch of 0.4 mm, making them ideal for small devices such as high-performance cameras.
Hauptmerkmale
- Stack height: 5 mm and 7mm
- Available in a high temperature resistance type for up to +105°C
- Mating length of 1.2 mm (1.1 mm for products with a stack height of 5 mm)
- Floating amount: ±0.4 mm in the X and Y directions

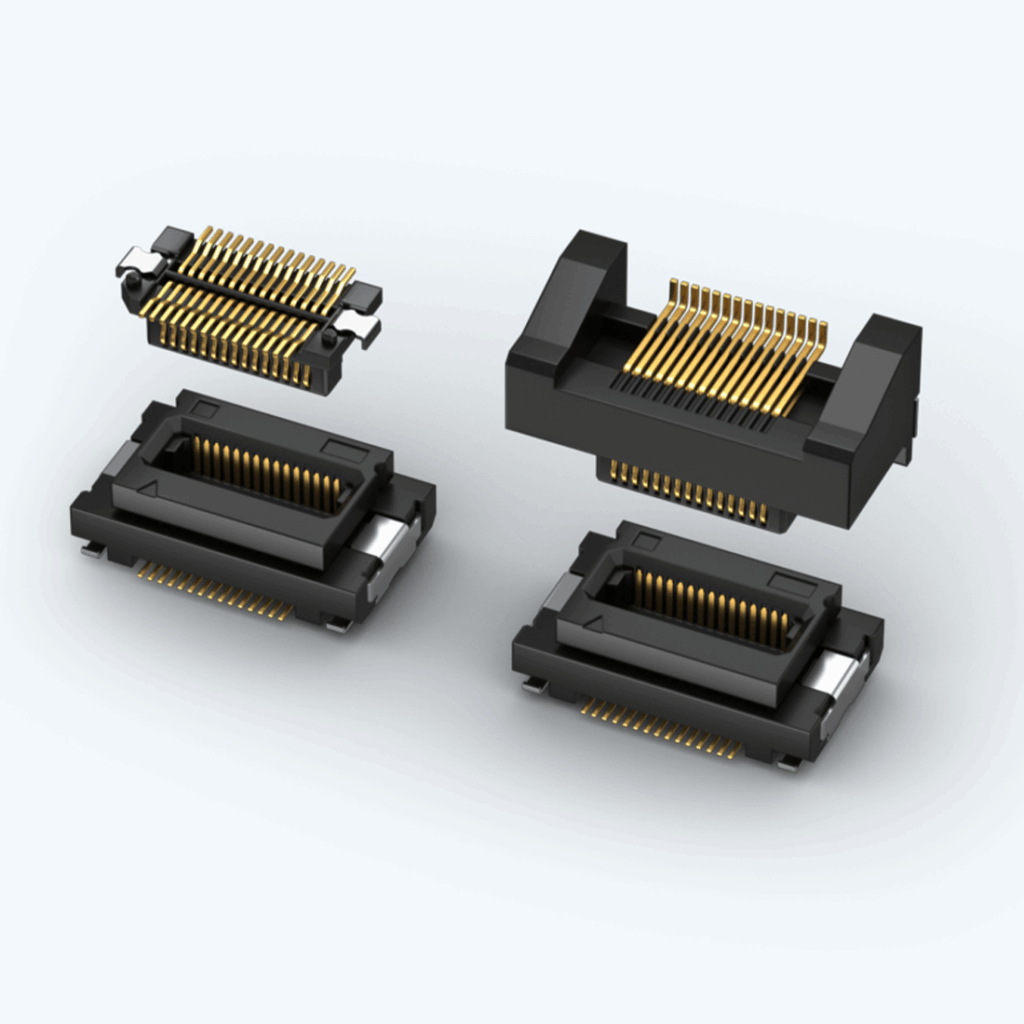

DY-Serie
Kompakt und vielseitig
Die DY-Serie hat ein schmales Rastermaß von 0,5 mm und einen Toleranzausgleich von ±0,5 mm in XY-Richtung, was dazu beitragen kann, die Größe von Geräten zu reduzieren.
Hauptmerkmale
- Zehn Variationen für die Stapelhöhe (5 - 14 mm)
- Acht Variationen für die Anzahl der Kontakte (30 - 140)
- Hitzebeständige Variante für +105 °C ist verfügbar
- Effektive Stecklänge von 1,25 mm

Anwendungen
