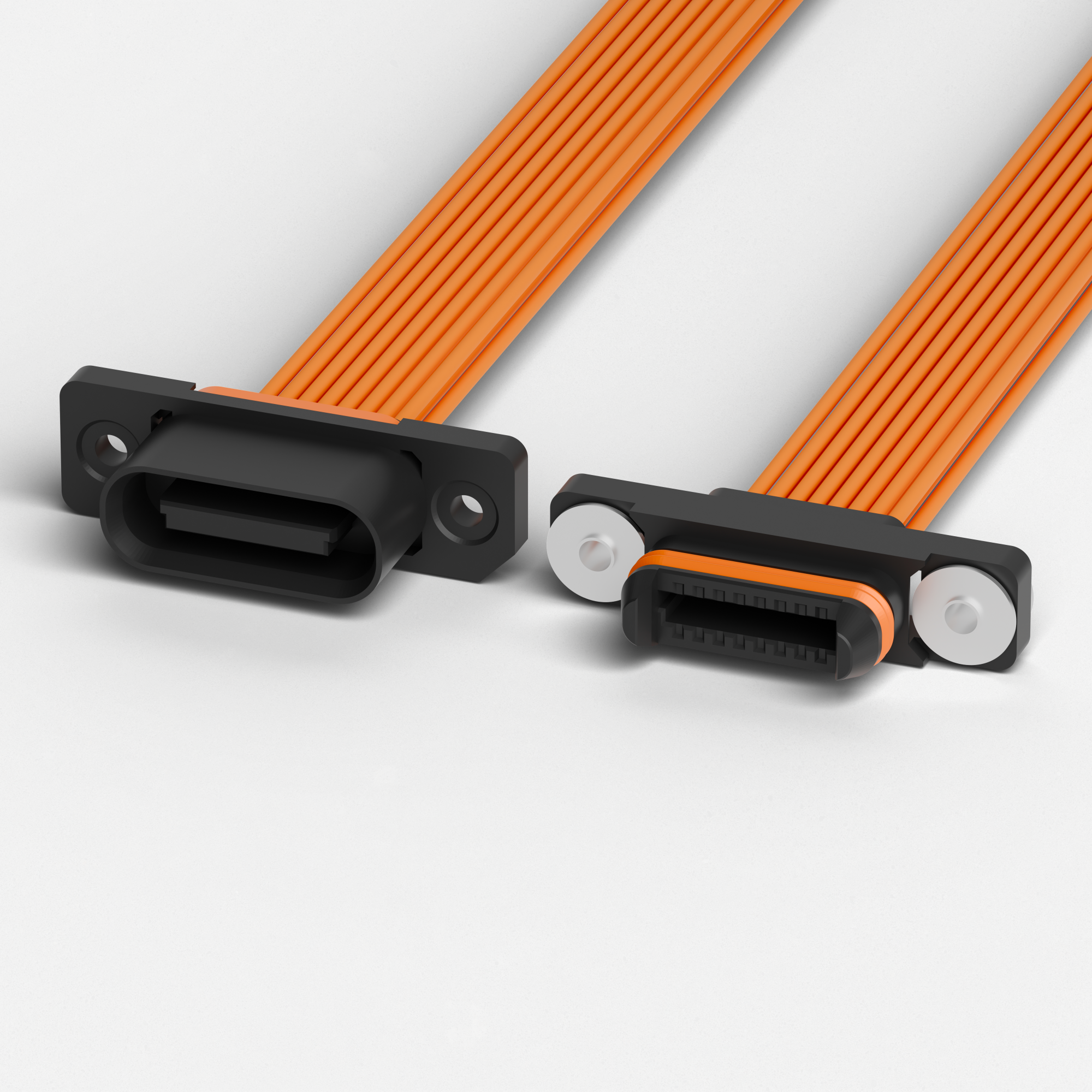

The FWSA Series is a 2.0 mm pitch, IP67-compliant waterproof drawer connector. A drawer mechanism holds a stable connection where misalignment during mating is likely: the guide absorbs mating errors of ±1.5 mm in the XY directions, and the screw fastening on the cable-side connector adjusts a further ±1.0 mm. Compatible cable is AWG#26.
| Isolationsmaterial | Glass-filled PBT (UL94V-0), Black |
| Abdeckungsmaterial | Glass-filled PBT (UL94V-0), Black |
| Kontaktmaterial | Copper Alloy |
| Kontaktbeschichtung | Nickel plated base Contact: Gold-plated finish (0.1 μm min.) Crimp: Tin-plated finish (1 μm min.) |
| Cable seal/Seal ring materials | Silicone rubber (secondary vulcanised) Color: Orange |
| Gasket material | Silicone rubber (secondary vulcanised) Color: Orange |
| Washer/rivet material | Edelstahl |
| Nennstrom | 2.5 A max. per contact |
| Protection Rating | IP67 |
| Kontaktwiderstand | 20 mΩ max. |
| Dielectric withstand voltage | 1,000V AC, 1 minute |
| Isolationswiderstand | 1,000 MΩ min. at 500 V DC |
| Betriebstemperatur | -55 °C to +105 °C |
| Insertion/Removal durability | 50 times |
| Compatible cables | AWG#26 (0.12 sq) (Outer diameter of cable coating: φ1.3 to φ1.55 mm) Discrete cable |
Scrollen Sie horizontal, um den gesamten Tabelleninhalt anzuzeigen.
| Teilnummer | Anzahl der Kontakte | Rastermaß | Typ | RoHS | Recommended Cable | Andere Merkmale | Produktzeichnung | Spezifikation | 3D-CAD (IGS) | 3D-CAD (STEP) |
|---|---|---|---|---|---|---|---|---|---|---|
| FWSA01-16-1 | 16 | 2.0mm | receptacle | Konform | AWG#26 | Cable Seal Color: Orange; IP67 Waterproof Drawer Connector | Fragen Sie | Siehe | Herunterladen | Herunterladen |
| FWSA12-16-1 | 16 | 2.0mm | plug | Konform | AWG#26 | Cable Seal Color: Orange; IP67 Waterproof Drawer Connector | Fragen Sie | Fragen Sie | Herunterladen | Herunterladen |
| #657 | crimp contact | Konform | AWG#26 | Crimp contact for FWSA01; applicator ORJ-S1-930 | Siehe | Siehe | Fragen Sie | Fragen Sie | ||
| #658 | crimp contact | Konform | AWG#26 | Crimp contact for FWSA12; applicator ORJ-S1-931 | Fragen Sie | Fragen Sie | Fragen Sie | Fragen Sie | ||
| CH-30 | crimping tool | Konform | Crimping hand tool for the #657 and #658 contacts | Fragen Sie | Fragen Sie | Fragen Sie | Fragen Sie |
